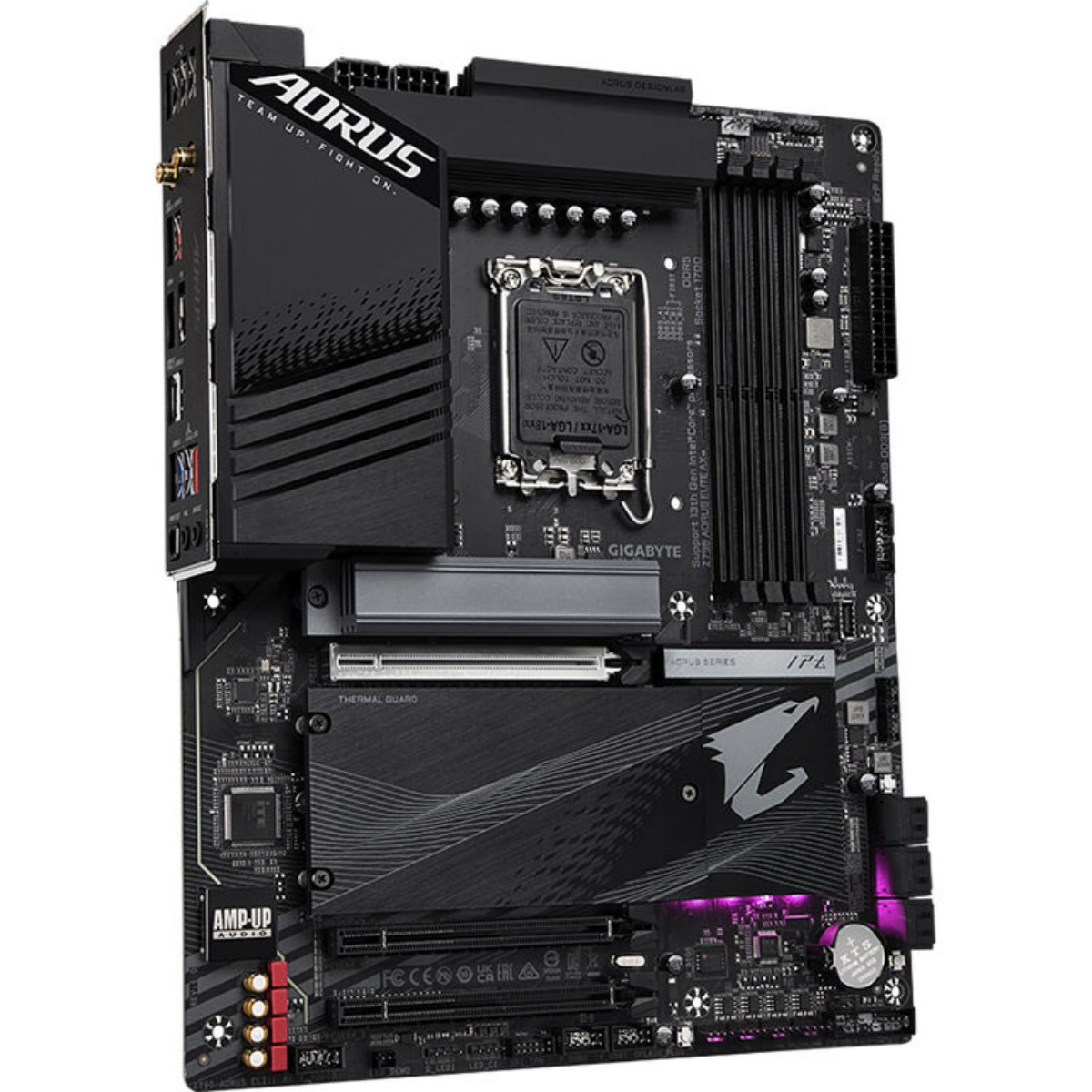

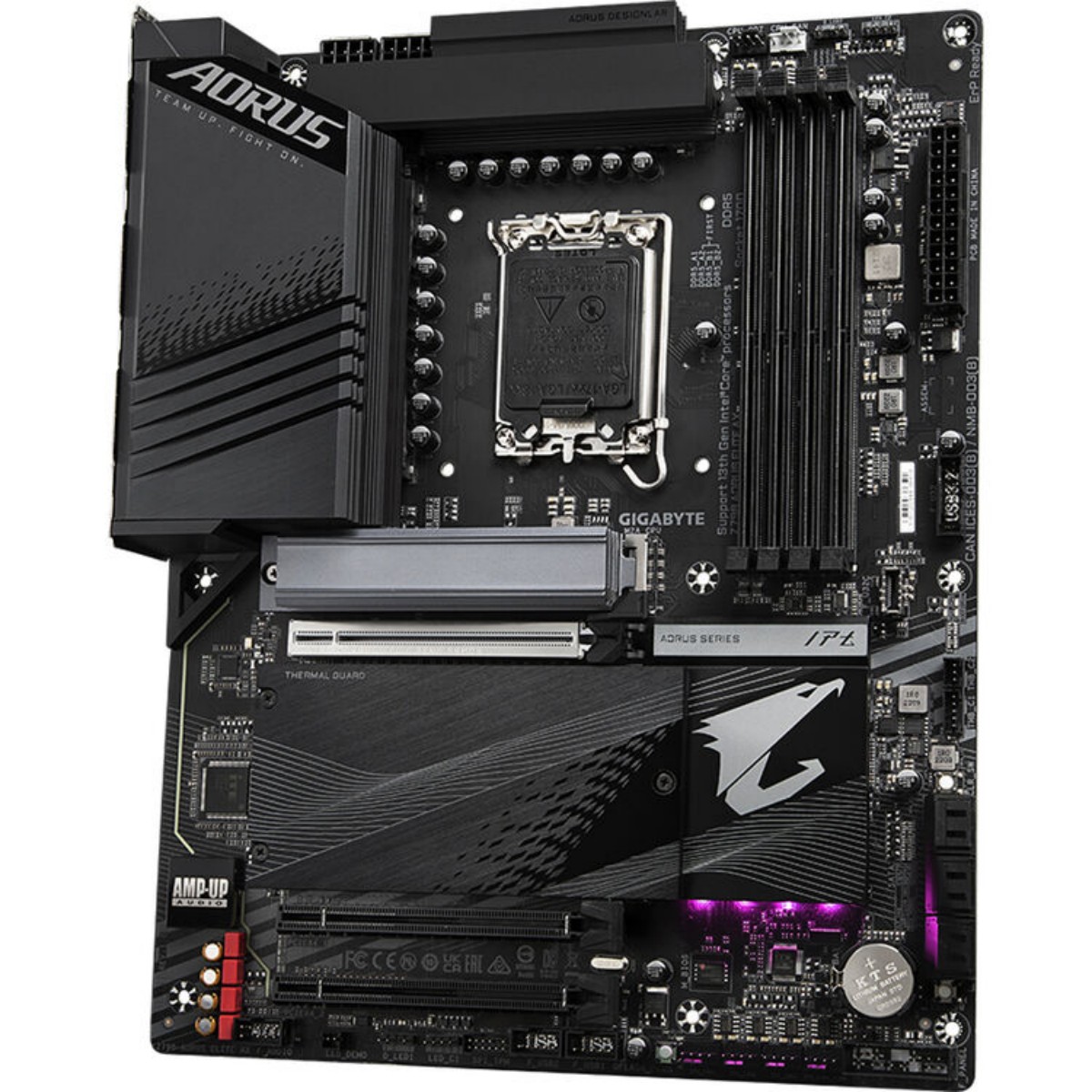

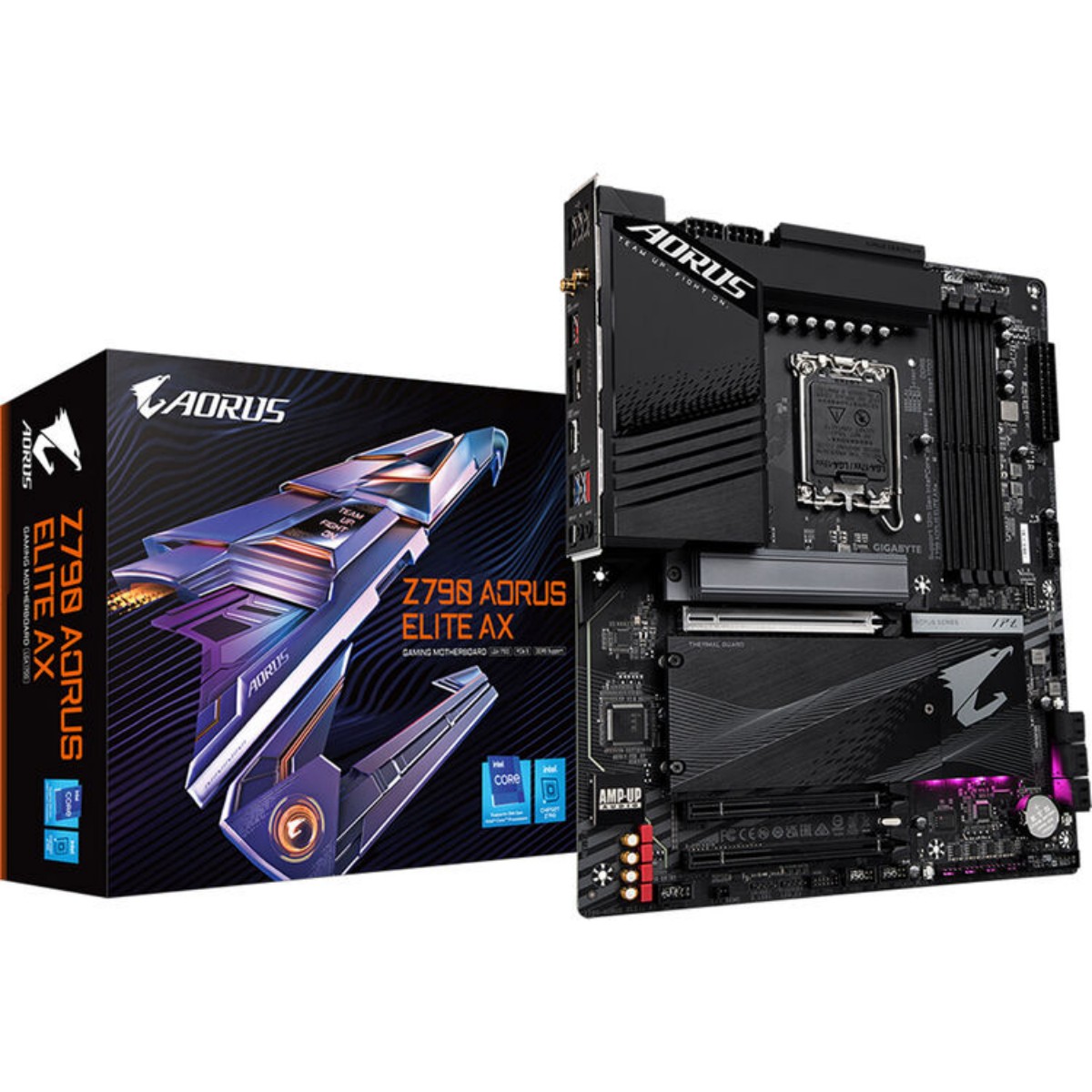

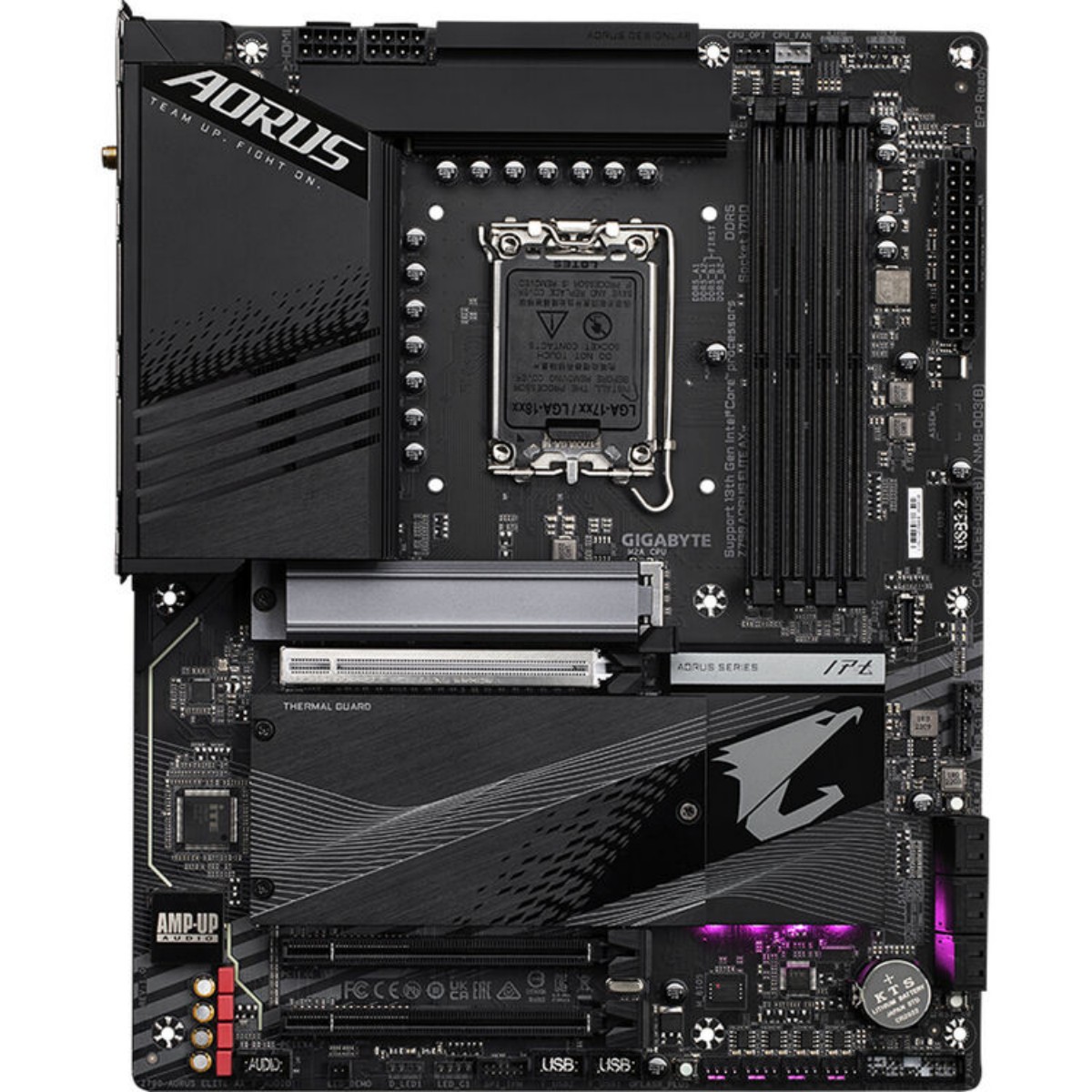

Материнская плата Gigabyte Z790 AORUS ELITE AX, LGA1700, DDR5, ATX

• CPU

LGA1700 сокет: Поддержка процессоров Intel™ Core 14-го, 13-го и 12-го поколения Intel Core, Pentium Gold и Celeron
Кэш L3 зависит от процессора
(Пожалуйста, обратитесь к разделу «Список поддержки процессора» для получения дополнительной информации.)

• Чипсет

Чипсет Intel Z790 Express

• Память

Поддержка модулей памяти DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 модулей памяти
4 x DDR5 DIMM сокета с поддержкой до 256 ГБ (64 ГБ одиночной DIMM-ёмкости) системной памяти
Архитектура двухканальной памяти
Поддержка модулей памяти DIMM 1Rx8/2Rx8 без буферизации ECC (работают в режиме без ECC)
Поддержка модулей памяти DIMM 1Rx8/2Rx8/1Rx16 без ECC
Поддержка модулей памяти Extreme Memory Profile (XMP)
(Конфигурация процессора и памяти может влиять на поддерживаемые типы памяти, скорость передачи данных (скорость) и количество модулей DRAM, пожалуйста, обратитесь к разделу «Список поддержки памяти» для получения дополнительной информации.)

• Встроенная графика

Интегрированный графический процессор — поддержка Intel HD Graphics:
1 x HDMI-порт, поддерживающий максимальное разрешение 4096x2160@60
Гц * Поддержка HDMI версии 2.1 и HDCP 2.3.
** Поддержка нативных портов, совместимых с HDMI 2.1 TMDS.
1 x DisplayPort, поддерживающий максимальное разрешение
4096x2304@60 * Поддержка версии DisplayPort 1.2 и HDCP 2.3
(Графические характеристики могут различаться в зависимости от поддержки процессора.)

• Аудио

Realtek Audio CODEC
Высокое разрешение
2/4/5.1/7.1-канал
* Вы можете изменить функционал аудиоразъёма с помощью аудиопрограммного обеспечения. Для настройки 7.1-канального аудио воспользуйтесь аудиопрограммой для аудионастроек.
Поддержка S/PDIF Out

• LAN

Локальный чип Realtek 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps)

• Модуль беспроводной связи

Intel Wi-Fi 6E AX211 (для печатных плат 1.0 / 1.1) ®
WIFI A, B, G, N, AC, AX, поддерживая частотные диапазоны несущей 2,4/5/6 ГГц

• BLUETOOTH 5.3

Поддержка стандартной беспроводной частоты 11ax 160 МГц и скоростью передачи данных до 2,4 Гбит/с
* Фактическая скорость передачи данных может варьироваться в зависимости от среды и оборудования.
* Версия Bluetooth может меняться с обновлениями. Подробности смотрите на сайте производителя Wi-Fi чипов.

• Слоты расширения

1 x слот PCI Express x16, поддерживающий PCIe 5.0 и работающий на x16 (PCIEX16)
* Слот PCIEX16 поддерживает только видеокарту или NVMe SSD. Если нужно устанавливать только одну видеокарту, обязательно установите её в PCIEX16 слот.
2 x слота PCI Express x16, поддерживающие PCIe 4.0 и работающие на x4 (PCIEX4_1/PCIEX4_2)
Интерфейс хранения данных
1 x разъём M.2 (разъём 3, клавиша M, поддержка SSD типа 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)
2 разъёма M.2 (Socket 3, клавиша M, поддержка SSD типа 22110/2280 PCIe 4.0 x4/x2) (M2P_SB, M2Q_SB)
1 x M.2 разъём (разъём 3, клавиша M, поддержка SATA типа 22110/2280 и поддержка SSD PCIe 4.0 x4) (M2M_SB)
6 x SATA разъёмов 6 Гбит/с
Поддержка RAID 0, RAID 1, RAID 5 и RAID 10 для NVMe SSD-устройств

RAID 0, RAID 1, RAID 5 и RAID 10 для устройств
SATA * См. «2-8 внутренних разъёмов» для уведомлений об установке разъёмов M.2 и SATA.

• USB

1 x USB Type-C порт на задней панели с поддержкой USB 3.2 Gen 2x2®
1 x USB Type-C порт с поддержкой USB 3.2 Gen 2, доступный через внутренний USB-разъём
2 порта USB 3.2 Gen 2 Type-A (красный) на задней панели
5 портов USB 3.2 Gen 1 (3 порта на задней панели, 2 порта доступны через внутренний USB-разъём)
Чипсет+2 хаба USB 2.0:
8 портов USB 2.0/1.1 (4 порта на задней панели, 4 порта доступны через внутренние USB-разъёмы)

• Внутренние разъёмы ввода/вывода

1 x 24-контактный основной разъём питания ATX
2 x 8-контактных разъёма питания ATX 12V
1 разъём вентилятора процессора
1 разъем вентилятора процессора с водяным охлаждением
3 разъёма системных вентиляторов
1 x разъём вентилятора/насоса водяного охлаждения
2 адресируемых светодиодных разъёма
2 x RGB-светодиодные ленточные разъёмы
4 x M.2 Socket 3 разъёма
6 x SATA разъёмов 6 Гбит/с
1 x разъём передней панели
1 x аудиоразъем на передней панели
1 x разъем USB Type-C с поддержкой USB 3.2 Gen 2®
1 x разъём USB 3.2 Gen 1
2 разъёма USB 2.0/1.1
2 x разъёма для платы Thunderbolt™
1 x заголовок Trusted Platform Module (только для GC-TPM2.0 SPI V2)
1 x кнопка сброса
1 x кнопка Q-Flash Plus
1 x кнопка Clear CMOS
1 x сброс джампера
1 x CMOS-джампер Clear

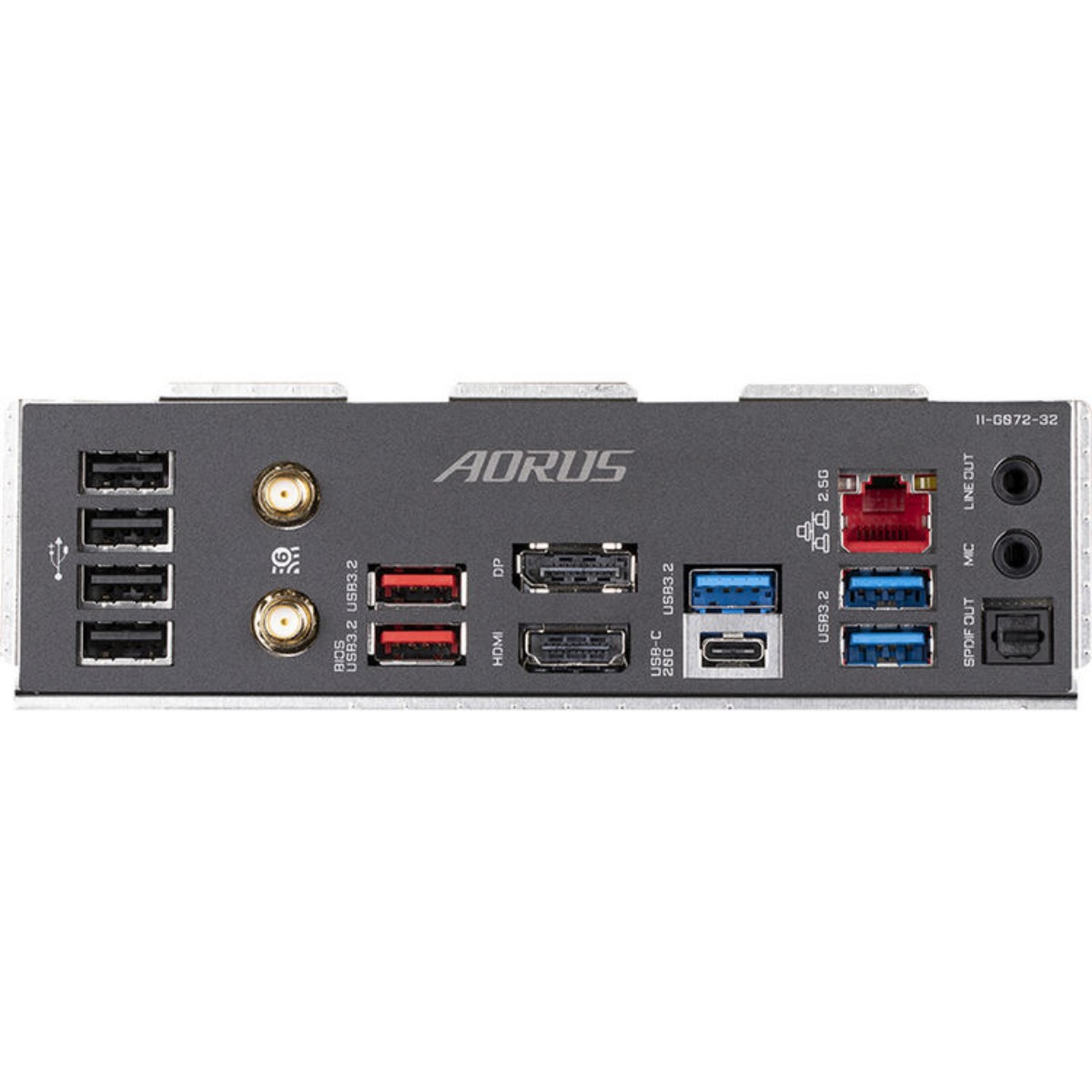

• Разъёмы задней панели

1 x USB Type-C порт с поддержкой USB 3.2 Gen 2x2®
2 x USB 3.2 Gen 2 Type-A порта (красный)
3 порта USB 3.2 Gen 1
4 порта USB 2.0/1.1
2 разъёма антенны SMA (2T2R)
1 x HDMI-порт (Примечание)
1 x DisplayPort (примечание)
1 x порт RJ-45
1 оптический разъём S/PDIF Out
2 аудиоразъёма
(Примечание) Фактическая поддержка может различаться в зависимости от процессора.

• Контроллер ввода-вывода

Чип контроллера iTE I/O®
Мониторинг по ножающему и белому (h/w)
Обнаружение напряжения
Обнаружение температуры
Обнаружение скорости вентилятора
Обнаружение скорости потока водяного охлаждения
Предупреждение работе вентиляторов
Регулирование скорости вентилятора * Поддержка функции управления скоростью вентилятора (насоса) зависит от установленного вентилятора (насоса).

• BIOS

1 флэш 256 Мбит
Использование лицензированного AMI BIOS UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Уникальные особенности

Поддержка GIGABYTE Control Center (GCC)
* Доступные приложения в GCC могут различаться в зависимости от модели материнской платы. Поддерживаемые функции каждого приложения также могут различаться в зависимости от спецификаций материнской платы.
Поддержка Q-Flash
Поддержка Q-Flash Plus
Поддержка Smart Backup

• Поддержка операционной системы

Поддержка Windows 11 64-бит
Поддержка Windows 10 64-bit

• Форм-фактор

Форм-фактор ATX; 30,5 см x 24,4 см
